Hlavní technické parametry automatického navíječe drátu |
||
|
Model produktu |
SQ-1000F |
|
|
Průměr vinutí |
Větší než nebo rovno950 |
|
|
Šířka kabelu |
Větší než nebo rovno500 |
|
|
Přesnost uspořádání kabelů |
0,01 mm |
|
|
Rychlost vřetena |
1-200ot./min |
|
|
Výška středu vřetena |
500 mm |
|
|
Použitelný průměr drátu |
Plochý měděný drát: tloušťka 1-5 mm šířka 1-15 mm |
Kulatý měděný drát: Jeden kořenVětší než nebo rovno5 mm |
|
Kabelový motor |
Kabelové servo 0.75KW |
|
|
Vřetenový motor |
frekvenční konverze 2,2KW+1:10 |
|
|
Napájecí napětí |
220VAC 50HZ 380VAC 50HZ |
|
|
Výkon stroje |
3,6 kW |
|
|
Podpora drátěného stojanu |
Magnetický práškový elektronický nastavovací jednoosý napínač (vnitřní otvor drátěného bubnuMenší nebo rovno40 mm) |
|
|
Rozměry |
1600 x 1100 x 1600 mm |
|
|
Hmotnost zařízení |
660 kg |
|
Automatický stroj na navíjení drátu je pokročilé navíjecí zařízení. Následuje podrobný úvod:
Pracovní princip
- Automatický stroj na navíjení drátu koordinuje otáčení hlavního hřídele a pohyb mechanismu uspořádání drátu řídicím systémem. Hlavní hřídel navíjení se otáčí pod pohonem motoru a pohání navíjecí trn do otáčení, takže drát je navíjen na trn. Mechanismus uspořádání drátu přitom přesně řídí polohu uspořádání drátu na trnu podle nastavených parametrů, jako je rozteč a směr uspořádání drátu, čímž se realizuje automatické uspořádání drátu.
Hlavní struktura
- Navíjecí vřeteno
- Uspořádání kabelů
- Systém kontroly tahu
- Řídicí systém

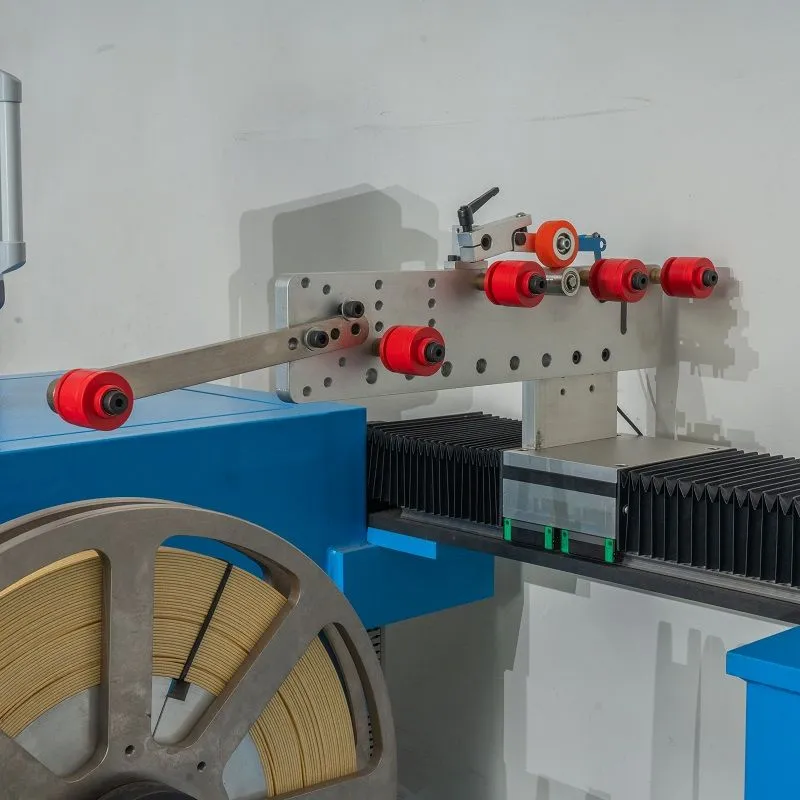

Podrobnosti o produktu
Vlastnosti
- Vysoká přesnost zapojení:
Dokáže uspořádat vodiče rovnoměrně a přehledně na navíjecím trnu s malou chybou stoupání, což je u některých výrobků s vysokými požadavky na přesnost vinutí klíčové (jako jsou přesné transformátory, motory atd.).
- Vysoká účinnost navíjení:
Automatizovaný provoz zkracuje dobu ručního zapojení, výrazně zlepšuje rychlost navíjení, může pracovat nepřetržitě po dlouhou dobu a je vhodný pro hromadnou výrobu.
- Široká škála aplikací:
Úpravou parametrů a výměnou některých doplňků s ním lze navíjet produkty různých typů, specifikací průměrů drátů a tvarů vinutí, včetně cívek a vinutí různých tvarů.
- Stabilní kvalita:
Díky vysoce přesné kontrole uspořádání drátu a procesu navíjení je kvalita navinutých cívek stabilní a konzistentní, což snižuje poruchy produktu způsobené problémy s kvalitou navíjení.
Oblasti použití
- V průmyslu výroby motorů se používá k navíjení statorů a rotorů motorů; v oblasti výroby transformátorů se používá pro vinutí malých elektronických transformátorů i velkých výkonových transformátorů; kromě toho je také široce používán pro vinutí cívek elektromagnetických součástek, jako jsou induktory a reaktory.
FAQ
Otázka: Pokud máme další požadavky na produkty, které vaše stránka nezahrnuje, můžete nám je pomoci poskytnout?
Odpověď: Zařízení lze přizpůsobit podle potřeb zákazníka.
Otázka: Jaký průměr drátu může zařízení navíjet?
Odpověď: Záleží na vašem produktu. Zanechte prosím své kontaktní údaje a my se domluvíme na zákaznickém servisu, který vás bude kontaktovat.
Otázka: Lze upravit rychlost navíjení navíjecího stroje?
Odpověď: Rychlost navíjení navíjecího stroje lze upravit. Prostřednictvím ovládacího panelu na zařízení lze upravit vhodnou rychlost vinutí podle různých požadavků na vinutí, jako je průměr drátu, počet závitů cívky a další faktory.
Otázka: Co určuje přesnost navíjení navíjecího stroje?
Odpověď: Přesnost vinutí závisí především na přesnosti mechanické konstrukce zařízení. Například přesnost mechanismu uspořádání drátu ovlivní čistotu uspořádání drátu. Zároveň je kritická i přesnost řídicího systému. Pokročilé řídicí systémy mohou přesně řídit úhel otáčení a rychlost motoru, aby byla zajištěna přesnost navíjení.
