Hlavní technické parametry stroje na navíjení cívek statoru motoru |
|
|
Model produktu |
SQ-D118L |
|
Průměr vinutí |
Větší než nebo rovno200 |
|
Šířka kabelu |
Větší než nebo rovno600 |
|
Přesnost uspořádání kabelů |
0.01 |
|
Rychlost vřetena |
1-1000ot./min |
|
Výška středu vřetena |
230 mm |
|
Použitelný průměr drátu |
Měděný kulatý drát: a kolem 0.02-3 mm Měděný plochý drát: stohové vinutíVětší než nebo rovno2X10 |
|
Kabelový motor |
Servo Panasonic 0.4KW |
|
Motor podávání drátu |
Servo Panasonic 0.4KW |
|
Kapacita řezání |
PneumatickýVětší než nebo rovno20 Čtvercový měděný drát |
|
Délka podávání drátu |
1-200 mm |
|
Počet navíjecích slotů |
1-12 |
|
Vřetenový motor |
Servo 2,2 kW |
|
Napájecí napětí |
220VAC 50HZ |
|
Výkon stroje |
3,3 kW |
|
Vyhovující napětí |
Magnetický práškový automatický napínač |
|
Rozměry |
1600 mm (D) * 1000 mm (Š) * 1400 mm (V) |
|
Hmotnost zařízení |
290 kg |
Stroj na navíjení cívek statoru motoru SQ-D118L je nezávisle vyvinut společností Suzhou Shuangqing Electronic Machinery Co., Ltd. Jedná se o zařízení speciálně používané pro automatické navíjení cívek statoru motoru přes sloty. Má funkce plně automatického podávání drátu, řezání a přes drážky. Následuje jeho podrobný úvod:
Strukturální vlastnosti
1: Navíjecí vřeteno:
Je to klíčová část navíjecího stroje, která se používá k upevnění bloku jádra statoru motoru. Jeho konstrukce musí zajistit stabilitu jádra statoru při otáčení vysokou rychlostí a může přesně spolupracovat s hnacím motorem pro dosažení různých rychlostí otáčení, aby byly splněny požadavky na vinutí různých cívek statoru motoru.
2: Uspořádání kabelů:
Hlavní funkcí je uspořádat smaltované dráty a další vodiče rovnoměrně a přesně ve štěrbinách pro dráty jádra statoru. Prostřednictvím přesného převodového systému a řídicího systému může mechanismus uspořádání drátu přesně řídit uspořádání drátu a polohu křížové drážky podle parametrů, jako je počet drážek statorového drátu a počet závitů cívky.
3: Systém řízení tahu:
Aby byla zajištěna kvalita navíjení, systém řízení napětí bude sledovat a upravovat napětí drátu v reálném čase. Vhodné napětí může způsobit, že drát bude pevně a úhledně navinut na stator, čímž se zabrání situaci, kdy je drát uvolněný nebo příliš utažený a zlomený. Například odpor odvíjecího navijáku lze automaticky nastavovat ve spolupráci snímače tahu a brzdového zařízení.

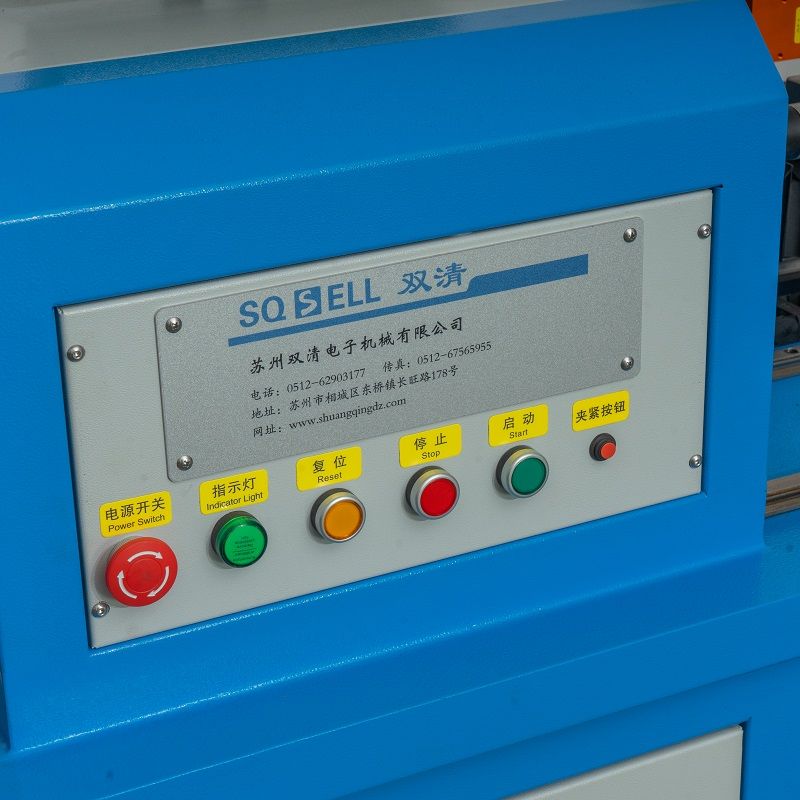

4: Řídicí systém navíjecího stroje Shuangqing PLC:
Toto je jádro stroje na navíjení cívky statoru motoru, který dokáže realizovat interakci člověka s počítačem a přepínat mezi čínštinou a angličtinou. Obsluha může do řídicího systému zadávat model statoru, otáčky cívky, rychlost vinutí, číslo slotu, rozteč uspořádání vodičů a další parametry. Řídicí systém koordinuje práci navíjecího vřetena, mechanismu uspořádání drátu a systému řízení napětí podle těchto pokynů, aby bylo zajištěno, že proces navíjení bude proveden přesně a efektivně.
Podrobnosti o produktu
Výhody
1: Zlepšete efektivitu výroby
2: Snižte intenzitu práce
FAQ
Otázka: Jak dlouhá je záruční doba?
A: Záruční doba: 1 rok
Otázka: Jaká je dodací lhůta produktu?
Odpověď: Standardní doba dodání zařízení je 15 dní, přizpůsobení nestandardního vybavení je 30 dní.
Otázka: Jaké je napájecí napětí zařízení?
Odpověď: Naše zařízení je standardně vybaveno AC220V a 380V a lze je také přizpůsobit podle potřeb zákazníků.
Otázka: Lze upravit rychlost navíjení navíjecího stroje?
Odpověď: Rychlost navíjení navíjecího stroje lze upravit. Prostřednictvím ovládacího panelu na zařízení lze upravit vhodnou rychlost vinutí podle různých požadavků na vinutí, jako je průměr drátu, počet závitů cívky a další faktory.
